Telematics Module

Schaffung einer besseren automobilen Zukunftsumgebung durch Kommunikation
zur Erfassung von Fahrzeugdaten in Echtzeit und Fernverwaltung, Leistungsoptimierung des Fahrzeugs
sowie Erhöhung der Fahrersicherheit.

Netzwerkzugangsgerät Telematik-Steuereinheit Trägerplatine eCall-Box

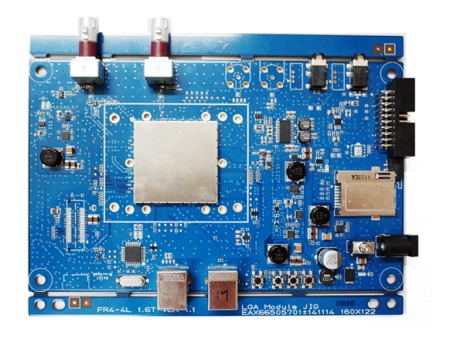

Netzwerkzugangsgerät (NAD) verbindet sich mit verschiedenen Sensoren und Steuergeräten im Fahrzeug, um Daten zu sammeln, diese an externe Netzwerke zu übertragen oder empfangene Daten aus externen Quellen an die Fahrzeugsysteme zu liefern.

    • Unterstützt die neuesten internationalen Standards basierend auf Hardware- und Softwareplattform-Design
    • Kommunikationsmoduldesign optimiert für verschiedene OEM-Anforderungen
    • HF-Schaltungsdesign optimiert für Funkwellenübertragung und -empfang
    • Modulares Design zur Miniaturisierung, Zuverlässigkeit und Verbesserung der Kompatibilität
    • Unterstützung der neuesten Kommunikationsstandards und Entwicklung einer differenzierten, integrierten Middleware

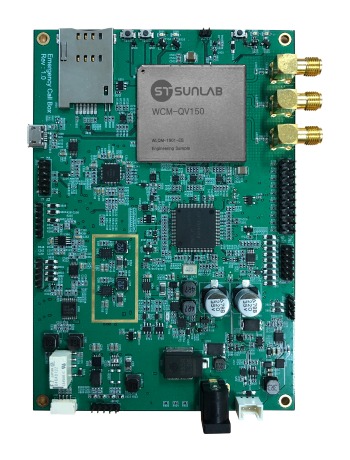

Telematik-Steuereinheit (TCU) die Fahrzeugtelematik ermöglicht,
z. B. vernetzte Fahrzeugdienste, Standortverfolgung, Statusüberwachung und die Übertragung von Statusinformationen an einen Server.

Chipset Network Description
MDM9615 AT&T, VZW, CU, Vodafone, CMCC
  • Erstes Telematikgerät mit LTE
  • Erstes Modell für JLR EU
  • Erstes Telematikgerät mit LTE für China
MDM9628 AT&T, VZW, BELL, SKT, KT, LG U+, Vodafone, CU, DU(UAE)
  • LTE für HMC-Premiumfahrzeuge in Korea installiert
  • Interne Modularisierung und CCOS-Anwendung für GEN5 und höher
  • Nachfolgemodell von TEM2
  • Telematikgerät (unterstützt Carrier-Wechsel) für Toyota NA
  • Nur-eCall-Gerät für Toyota VAE
MDM9240 AT&T, Vodafone, TMUS, VZW
  • Unterstützung für Hochgeschwindigkeitsnetzwerke durch CA-Funktion
  • Nachfolgemodell von TCU3
  • Optionale Unterstützung für 3 Anbieter über MCTM – eine Platine, 3 Chips
MDM9250 SKT, KT, LG U+
  • PoC-Typ Telematikgerät (unterstützt 1 Gbps)

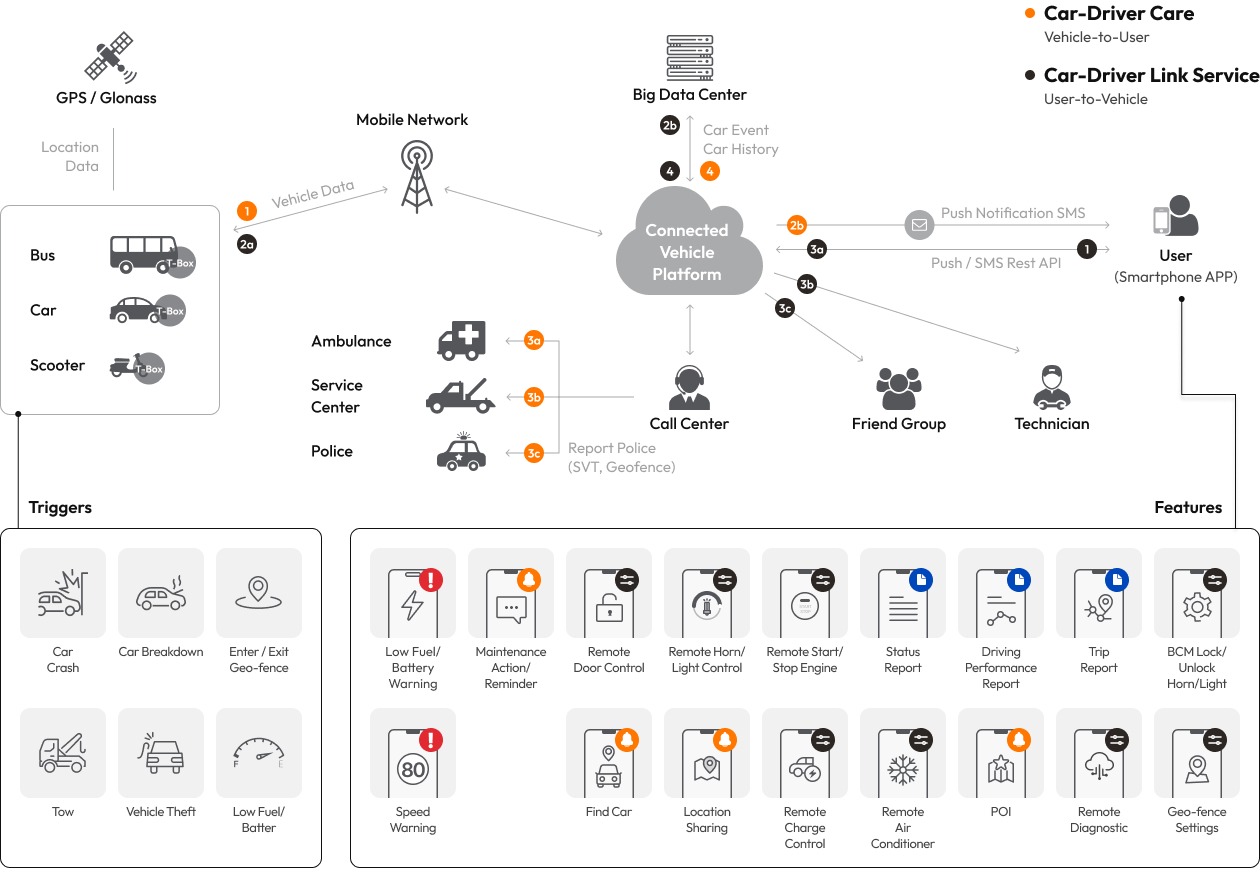

User Scenario

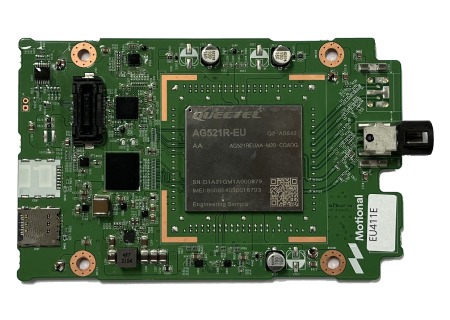

LTE-Kommunikationsplatine zur Übertragung von Videodaten, die von einer externen Kamera eines autonomen Fahrzeugs erfasst wurden, an einen Server.

Items Description
Module Type Carrier board type
Modem AG521R (Qualcomm SA415M)
Input Voltage DC 9~ 16V (Typ. 12.0V)
Internal Voltage DC 3.8V / 3.3V / 1.8V
PCB 8L PTH_TYPE PCB 1.6T ±10%
Interface
  • RF
  • Data
  • Control
  • FAKRA 4pin / 2pin(5G only)
  • SGMII / USB / UART
  • I2C / INT
Temperature

Operation Temperature: -35℃ ~ +75℃

Extended Temperature: -40℃ ~ +85℃
Dimension 86 x 136 mm
Region NA / EU

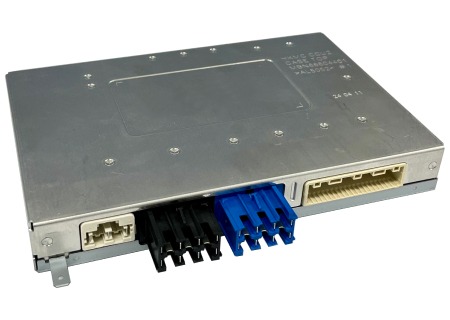

Notruflösung die im Falle eines Autounfalls schnell einen Notruf auslöst, indem Standort- und Fahrzeugdaten an Rettungskräfte übermittelt werden.

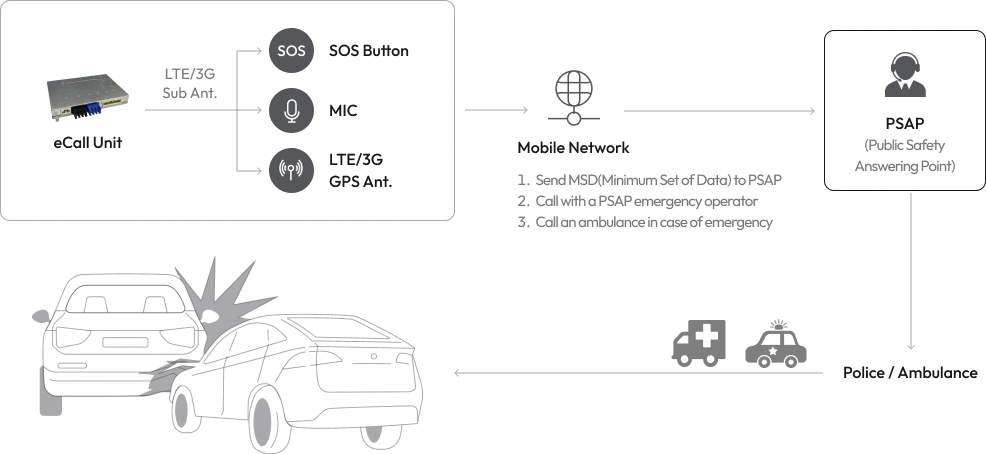

In Case of Emergency
